高速測試能力



隨著5G通訊的普及以及AI的興起,資料傳輸呈現爆炸性的成長,在電路板材高頻特性的限制之下,NRZ編碼已經無法達到更高傳輸速率的要求,而PAM4編碼可以在相同頻段達到加倍的資料傳輸速率,因此PAM4編碼已經在高速數位資料傳輸上成為主流。



PAM4 雖然有高速傳輸的優點,但是因為每一個位準的高度僅是 NRZ 的三分之一,造成PAM4 的 SNR 必須比 NRZ 高將近11dB才能得到相同的 BER,因此對於傳輸線特性預測與電路板佈線的技巧就變得更重要。

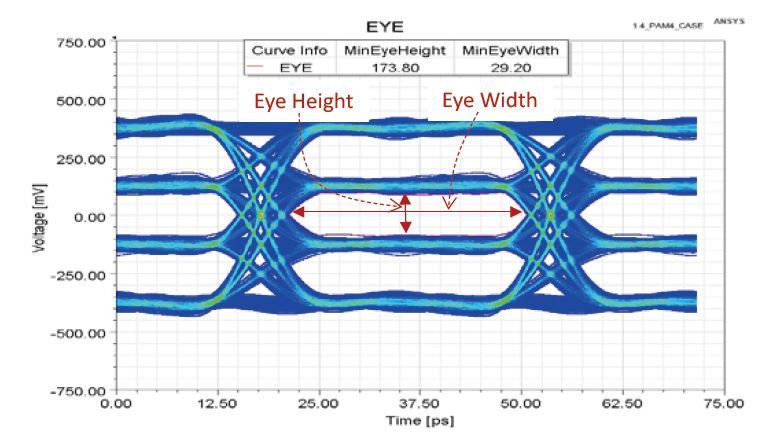

圖1. PAM4訊號有四個位階,其傳輸速率是傳統NRZ的兩倍,但是每一個位準的高度只有NRZ的三分之一。

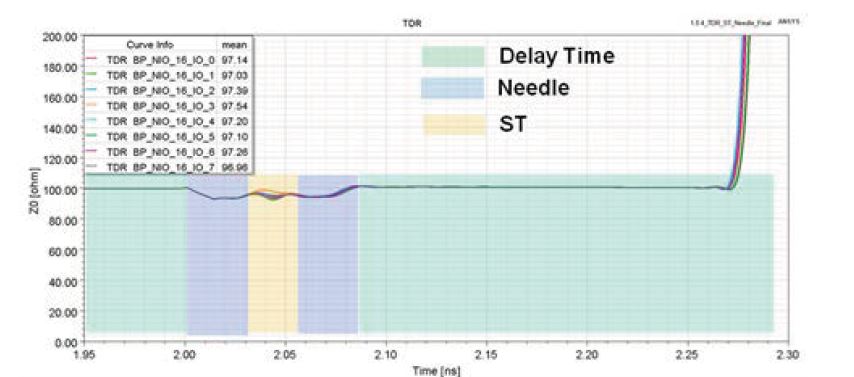

圖2. TDR可以顯示阻抗在時域上的變化,不連續點的阻抗不匹配會造成訊號的劣化,維持TDR曲線平穩,對於高速的PAM4訊號十分重要。
