精測除了精進製程技術外,也為客戶考量產品的電性品質。
提供的電性服務為,訊號完整性(Signal Integrity) : 特性阻抗、頻寬分析、眼圖分析、串音分析、RF調諧。
電源完整性(Power integrity) : 直流分析、電源阻抗、SSN分析。
對於大部分的電子產品,訊號完整性在超過100MHz後(或是Tr小於1nsec)開始變得很重要。此時線路的連接處(包括線路寬度、轉接頭、過孔、元件pad大小…)對訊號而言不再是可以忽略部分。若在設計與製作時不多加規劃,就容易產生訊號完整性的問題。精測設計具有良好訊號完整性的電路板,其阻抗連續性好,所以訊號無反射問題,也不會受到鄰近訊號干擾,因此能保有良好的眼圖及訊號雜訊比。

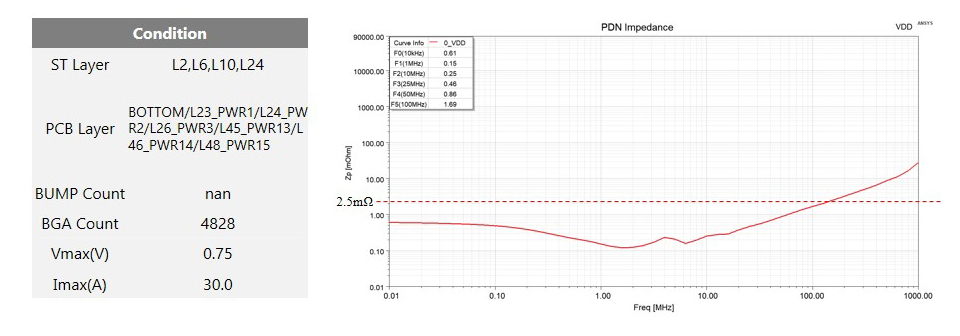

為了讓從regulator到DUT的腳位之間的電壓壓降小於5%,精測工程師設計有良好電源完整性(低阻抗)的電源分散網路(PDN),電源分散網路包含電源層、過孔、線路及去耦合電容。精測設計具有良好電源完整性設計的電路板,由於同時直流電壓的壓降及交流電壓的壓降均低,因此在DUT端不受壓降影響而能正常工作。
Power Plane Name |
F0(10kHz) |
F1(1MHz) |
F2(10MHz) |
F3(25MHz) |
F4(50MHz) |
F5(100MHz) |
VDD |
0.61 |
0.15 |
0.25 |
0.46 |
0.86 |
1.69 |
